P.C.B 개요

- PCB

Printed Circuit Board

인쇄회로 기판

- PCB의 종류

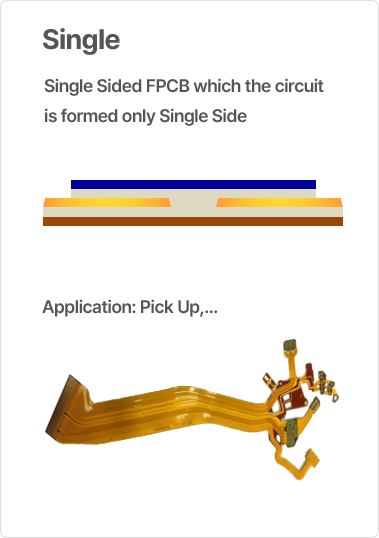

RIGID PCB (R.P.C)
FLEXIBLE PCB (F.P.C)

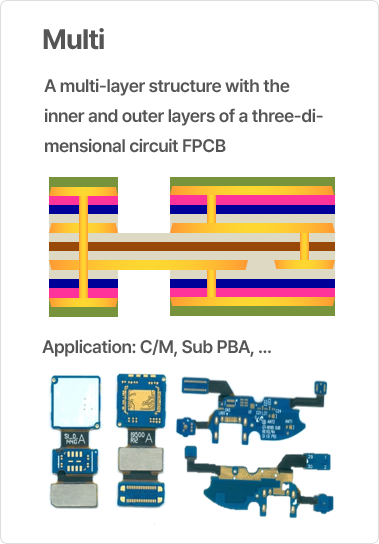

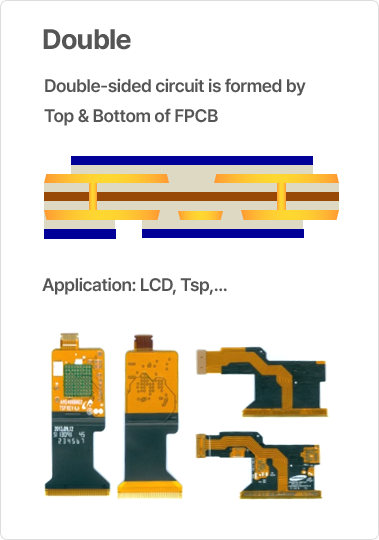

FPCB란?

- FPCB, Flexible Printed Circuit Board

얇고 굴곡 가능한 필름 형태의 3차원 입체배선 회로기판으로 내열성 및 내곡성, 내약품성이 우수하며 치수변경이 적어 조립 작업에 용이.

FPCB 필요성

굴곡성이 약해 여러 번 움직일 경우 발생할 수 있는 기존 PCB 케이블의 단선 가능성 차단하여, 좁고 복잡한 공간에서도 활용 가능.
또, 와이어 및 케이블을 여러 지점으로 연결해 숄더링해야 하는 PCB와 달리, 한두 번의 숄더링으로 도체 역할을 할 수 있어 작업속도를 월등히 단축할 수 있다는 장점 존재.

연성회로기판 (FPCB : Flexible Printed Circuit Board)의 적용분야

· FPCB는 휴대폰, 자동차, 의료기, 군사용, 항공 우주 산업 등 전자부품이 사용되는 모든 부분에 필수적인 핵심부품으로써 그 사용 범위가 매우 넓으며, 수요가 지속적으로 증가.

FPCB 공정소개

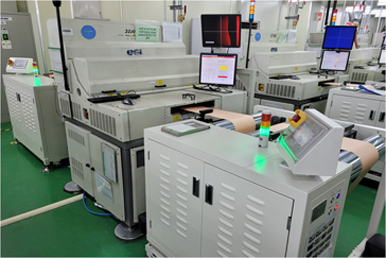

드릴 가공 Drilling

LASER를 이용하여 내, 외층간의 전기적인 접속을 할 수 있도록 홀을 가공해 주는 공정

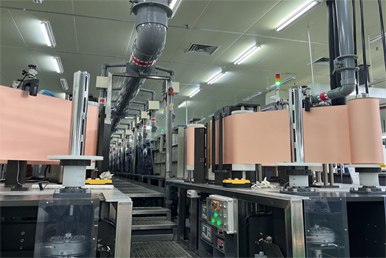

동도금 Copper plating

Drill 공정 후 층간 전기적 Connection을 목적으로
드릴된 Hole 위에 금속 전착 실시 공정

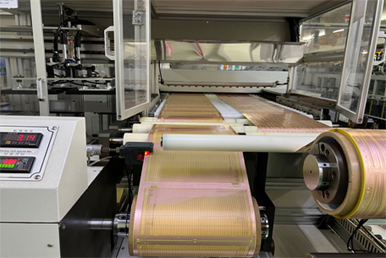

패턴 Pattern

D/F 코팅-노광-현상-에칭-박리를 통하여 제품의 회로 형성

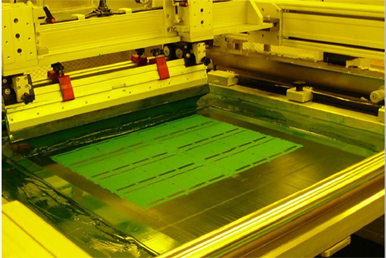

솔더 레지스트 Solder Resist

Cover Lay, PSR lnk를 이용하여 제품 회로 보호

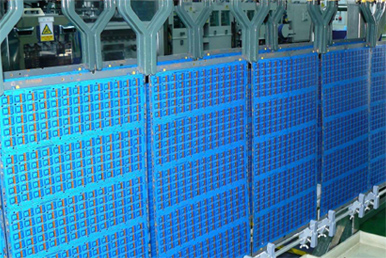

표면처리 Surface Treatment

SMT 용이성 및 산화방지를 위해 도금하는 공정

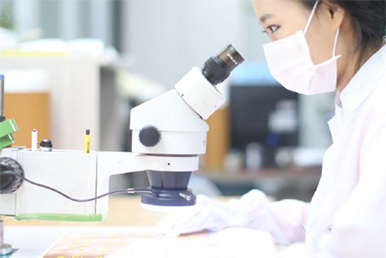

보강대 부착 및 품질검사
Attach Stiffner and Inspection
SUS, PI, FR4, Stiffer를 이용한 내구성 증진 및 품질 검사
